google-earth

Come trasformare con OkMap una CTR in una mappa nei formati Oruxmaps e Google Earth

, , , , , , ,

La carta tecnica regionale (CTR) del Veneto è ormai vecchiotta, ma ogni tanto mi capita di consultarla (sia sul campo che a tavolino). Per il mio tipo di utilizzo ho trasformato tutti i fogli in formato raster 1:10.000 della Val Boite, Centro Cadore e Comelico (circa 1,3 GB) creando per ognuno la relativa mappa in formato oruxmaps e me li porto dietro. La sentieristica va lasciata perdere ma gli aspetti morfologici (non tutto è ben rappresentato) possono talvolta tornare utili.

Si parte dalla IDT della Regione Veneto (Infrastruttura dei Dati Territoriali) con il download dei fogli d’interesse in formato raster (TIFF georeferenziati): 02-Prodotti cartografici / Carta Tecnica Regionale /  CTR Raster 10.000; da qui si clicca sull’icona cerchietto verde con freccia bianca (Download Dati Cartografici), si definisce la provincia e il comune del quale si vuole avere la copertura cartografica e si clicca su “Avvia ricerca per Comune” che produrrà l’elenco dei relativi fogli; per scaricare il foglio cliccare sull’icona verde con freccia bianca.

Per trasformare i fogli scaricati (una volta decompressi) ottenendo per ognuno la relativa mappa nei formati Oruxmaps e Google Earth, seguire le istruzioni riportate in questo video (eventualmente partendo dal minuto 1:30 così da saltare il download della carta) tenendo tuttavia presente che nel nostro caso – CTR del Veneto -, nel setup della mappa il campo Proiez/Datum va posto uguale a Italy Rome 1940 Zone 1 (West). Per la trasformazione ci si avvale del programma OkMap che ha un costo di 19,90 €.

estratto CTR del Veneto foglio 030050

Overlay della Carta del Parco Sentieristico di Lozzo di Cadore in Google Earth

, , , , , ,

L’overlay (sovrapposizione) della Carta del Parco Sentieristico Terre Alte di Lozzo di Cadore sulle mappe di Google Earth è disponibile a questo indirizzo (30 MB, file kmz). Ricordo che la carta topografica alle dimensioni originali di 7575 x 9810 pixel in formato jpg da 30,5 MB è scaricabile a questo indirizzo. L’articolo che descrive la Carta è invece qui. La versione zoomabile della carta è raggiungile da qui.

Aggiornamento del 26 maggio 2017: il file kmz definitivo (non trasparente) con la migliorata sovrapposizione è disponibile su Drive a questo indirizzo.

Aggiornamento del 30 dicembre 2018: si tratta del file reso disponibile con l’aggiornamento precedente ma con l’immagine non più singola ma suddivisa in tiles (piastrelle) per una più agevole gestione sia su desktop che soprattutto su mobile (ed è lo stesso file kmz che viene utilizzato per visualizzare la carta su dispositivi iPhone con l’app OkMap): il file kmz pronto per la visualizzazione su Google Earth Pro (versione desktop) e su Google Earth per dispositivi mobili è scaricabile da questo indirizzo.

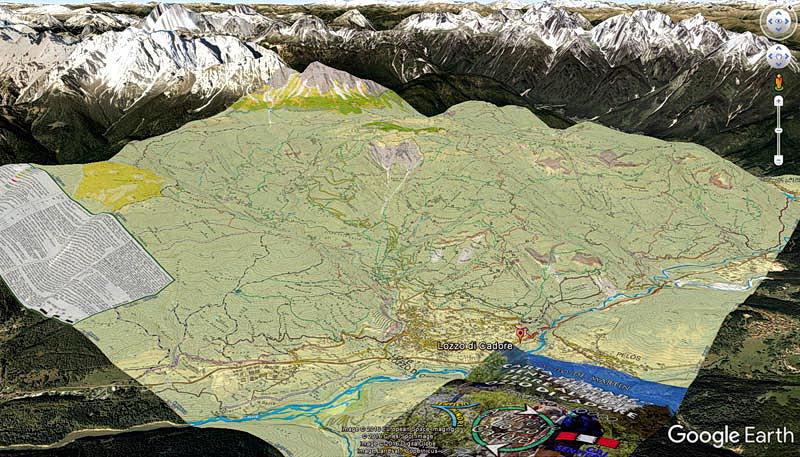

Overlay della Carta dei Sentieri di Lozzo di Cadore sulle mappe di Google Earth

In seguito un frammento video della visualizzazione 3D dell’overlay della carta topografica ottenibile con Google Earth, tra Pian de Formai e Col Vidal.

Google Earth Engine: Timelapse

, , , ,

Da Google Earth Engine: Timelapse. L’idea è interessante, ma per le risoluzioni in essere sulle nostre zone i cambiamenti sono leggibili solo come modificazioni “stagionali”. Per esempio, nei pressi di Lozzo la tangenziale del 1992 si percepisce ma poi, nei successivi frame, “svanisce”…; i cambiamenti urbanistici non si percepiscono e/o non si leggono; per vedere qualcosa che “si muove” nel tempo bisogna scovare, per esempio, un lago abbastanza vasto, come quello di Santa Croce in Alpago.

Per un apprezzamento più vasto conviene fiondarsi su questa selezione di timelapse proposta da Earth. Nel frattempo sappiate che…

Timelapse is a global, zoomable video that lets you see how the Earth has changed over the past 32 years. It is made from 33 cloud-free annual mosaics, one for each year from 1984 to 2016, which are made interactively explorable by Carnegie Mellon University CREATE Lab’s Time Machine library, a technology for creating and viewing zoomable and pannable timelapses over space and time. […]
